- 5 Test voltages from 50, 100, 200, 250, 500 Vdc
- Rugged and portable analog megohmmeter
- Up to 3% accuracy
- 50 kΩ to 20 TΩ measurement range
- Maximum of 5 mA charge current
- Analog output
- DC-10, 747 ve diğerleri için uçak servisi bültenlerinde önerilen ekipman
- Kendinden yüklü, taşınabilir taşıma çantası
- Büyük, doğrudan okuma ön panel ölçer
- 30 yıla kadar dayanacak şekilde tasarlanmış güvenilir yüksek kaliteli cihaz

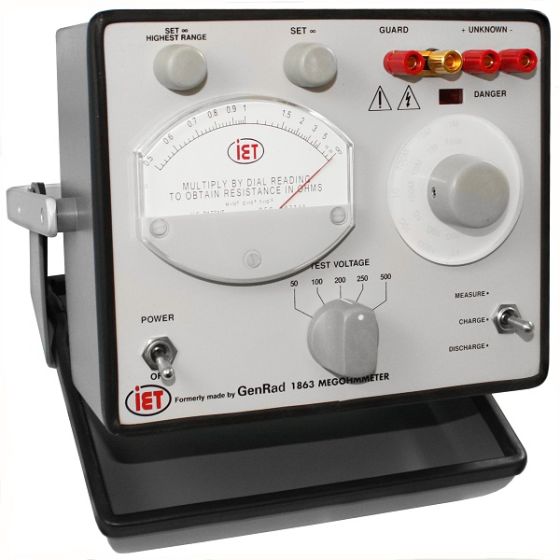

GenRad / IET 1863 Megohmmetre, 20 Tohm'a kadar dirençli cihazlarda üretim ve muayene testleri için tercihtir. GenRad / IET 1863, 50 V, 100 V, 200 V, 250 V ve 500 Vdc'lik beş test geriliminden herhangi birinde direnci ölçecektir. 10 V ila 1090 V arasında ayarlanabilir test voltajlarına sahip olan GenRad / IET 1864 ile karşılaştırıldığında, bu ünite daha az kontrol içerir ve iki modelin daha ekonomiktir.
GenRad 1863 Megohmmetre'de kalibrasyonun stabilitesi, dört transistör birliği kazanç amplifikatörü kullanılarak korunur. Kararlı güç kaynakları ve geri besleme voltmetre devresi, sürüklenme ve zaman kaybı ayarlamalarını en aza indirir.
GenRad 1863 Megohmmetresinde, test voltajının uygulanmasıyla etkinleştirilen ikaz ışığının gösterdiği gibi güvenlik göz ardı edilmemiştir. Terminallerde mümkün olan maksimum akım 5mA ile sınırlıdır. Megohmmetre, uzun kablo ve kapasitörler gibi kapasitif cihazların hızlı şarj edilmesi ve boşaltılması için bir Ölçüm / Şarj / Tahliye anahtarını kullanır.
GenRad 1863 Megohmmetre, doğrudan okuma metre göstergesi ve her bir aralık ve voltaj için çarpanını gösteren ışıklı aralık anahtarı ile kullanımı kolaydır.
Koruma ve topraklama terminalleri topraklanmış veya korunan cihazların ölçümüne izin verir. Koruma üç terminal dirençlerini ölçmede özellikle yararlıdır. Toprak terminali, su banyosunda kabloların yalıtım direnci, suyun güvenlik için topraklanması gereken veya ölçüm terminallerinden birinin topraklamaya bağlı olduğu diğer cihazlarda kullanılır.
1863 Megohmmetre sağlam ve kullanışlı, taşınabilir, Flip-Tilt kılıfında, kullanımda olan sayaç için bir stand olup, onu nakliye ve depolamada korur.
Bazı GenRad / IET 1863 Megohmmetre Uygulamaları
- Tel ve kabloların yalıtım direncinin test edilmesi
- Kondansatörlerin, sensörlerin, ısıtma elemanlarının yalıtım direncinin test edilmesi
- Kablo demetlerinin ve konnektörlerin yalıtım direnci
- Termal anahtarların, rölelerin ve diğer elektrikli bileşenlerin test edilmesi
GenRad 1863 Temel Özellikleri:
(Tam özellikler veri sayfasında bulunabilir)Direnç Doğruluğu : (min okuma 0,5) Aralık 1-5: ± 2 (metre okuma +1)%
Aralık 6:% ± 2% doğruluk oranı, 7. Aşama: ±% 4 doğruluk oranı
Voltaj Doğruluğu : (bilinmeyene karşı): +/-% 2
Kısa Devre Akımı: Yaklaşık 5mA
Gerilim ve Direnç Aralıkları
Voltaj | Rmin (Tam Ölçek) | Rmax | Faydalı Aralıklar |
50VDC, 100VDC | 50 kΩ | 2 TΩ | 7 |
200, 250 ve 500 VDC | 500 kΩ | 20 TΩ | 7 |
